“充电5分钟，通话2小时……”已经是家喻户晓的广告语了。快速充电技术对我们来说已经不再陌生。随着智能设备的功能多样化，处理速度更快，屏幕更大等原因，小容量电池已不再能满足我们的生活需求，那么加大电池容量后，更快的完成充电，则必然是一个刚性需求。现如今，“快充”乃至“闪充”，实现的方式有几种，国内手机品牌，如华为的SuperCharge技术，OPPO的VOOC技术，Vivo的FlashCharge等等，苹果在Iphone8和Iphone X之后，也终于按耐不住，加入了快充的梯队。而快充的最大功率数，从20W（当年还喊着“充电5分钟，通话2小时”口号的时代），到50W，甚至上百瓦，一再刷新用户的认知。
在进入正题前，先简单科普一下小知识。我们每天用的适配器，都标有他的额定输出功率，早年用的普通充电速度的适配器，比较常见的是5V1A的，即5W的适配器（更早的年代的充电器瓦数支持更小），前文提到的快充概念，高达20W，甚至50W以上等等，显然需要加大适配器的输出能力。那么如何提升这个输出能力，即快充有哪些方式来实现呢？如下（仅列举常见方式，或信息允许公开的）：
1.加大电流，如5V2A的适配器，5V3A的适配器，现在市面上也比较常见了，其优点在于效率较高（单节电池电压在4V左右，压差小有利于提升效率），也有一定的缺点，对传输接口，PCB走线等有较高要求，电流大，需要对应的散热处理（如上图Port处）。
2.加大电压，如7V/9V/12V/14V等电压，电流适当加大，则也能有效提升额定功率，其优点在于电流小，走线相对好处理，缺点则对应是效率较低，充电管理芯片发热较大（如上图Port与Battery之间的充电管理环节），适配器成本较高。需要注意的是，不能只是简单的提升适配器的输出电压，如果将一个12V的适配器，接在一个不支持高压的手机上，那手机将因过压失效而损坏。所以才引入了各种快充协议，协议的作用则是在适配器和手机端，各设有协议芯片，先以低压5V上电，如若双方能支持高压，再逐渐以高压方式进行交互或通讯。
3.直充，以上方式提到了两个发热，一个是接口和PCB热，一个是处理芯片发热，那么直充是将管理部分放在适配器端（如上图Adaptor处），接线过来后直接给电池充电，那么热源转移到了适配器上，适配器的空间相对手机较为理想，但这种方式，匹配和兼容性较差。

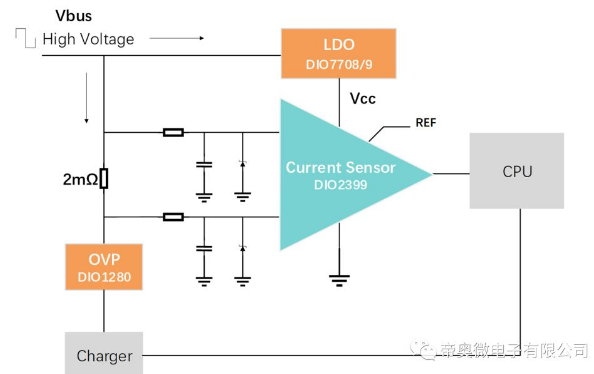

综上，针对快充应用，由以上第一点，对于电流的诉求是越来越大，则对其电流检测的精度要求，也会越来越高，电流越大，其热能也会加剧，对器件高温运作能力也提出了更高的要求，由以上第二点，在增大电流的同时，电压也要往上抬，来满足更大的传输功率，则整套快充的处理单元需采用高压工艺，以防在高压传输过程中的EOS失效。帝奥微电子推出的DIO2399，是一款耐高压，耐高温，高精度，零温漂，支持低压供电，同时支持高边采样的电流采样器，可以实时高精度的监控手机端的电流情况，传输给手机主控，再与适配器端的协议芯片进行通讯，以达到高压大电流的实时动态调整。应用框图如下：
DIO2399关键参数详解：
采用高压工艺，支持宽电压供：2.7V-26V，支持高压高边采样：-0.3-26V；
高精度Vos：5uV（典型值），0.15mV（最大值）；
高精度增益（全温度范围）：0.03%（典型值），1.5%（最大值）；
零温漂系数：0.5µV/℃；
支持50倍增益（DIO2399A）和100倍增益（DIO2399B）两档增益选择；
低功耗：65uA（典型值），100uA（最大值）；
宽范围工作温度：-40-105℃；
支持SC70-5和DQFN-10两种小封装。
DIO2399除了针对快充设计外，其应用非常广泛，在快充适配器，电子烟，共享单车，电池化成检测，电机驱动，电动工具等等均广泛应用。
累计出货量已超过一亿颗，各方面均非常成熟。
