自iphone8支持无线充电后，整个行业都开足马力去研发生产无线充电板，mophie亦是其中之一，但主打高端市场的mophie，在无线充电板上也通过了apple官方认证，在品质与兼容性上会更优越，带来mophie无线充电器拆解内容。
1.mophie无线充电器拆解。
充电头网上的文章《mophie无线充电器拆解》主要介绍来自美国加利福尼亚州的mophie是一家主营数码高端周边产品的品牌，其不少产品都通过了苛刻的厂家的认证。自iphone8支持无线充电后，整个行业都开足马力去研发生产无线充电板，mophie亦是其中之一，但主打高端市场的mophie，在无线充电板上也通过了apple官方认证，在品质与兼容性上会更优越，带来mophie无线充电器拆解内容。
其中所展示的电源方案正是采用了MPS DC-DC产品。
2.电源板拆解图片
PCB底部一览，输入有共模电感滤波，相当于充电器电源线上的磁环，主板上有3路mps同步整流降压，很强大的阵容。5颗1206的npo电容，提供大功率充电，半桥驱动管附近滤波电容也采用npo材质。

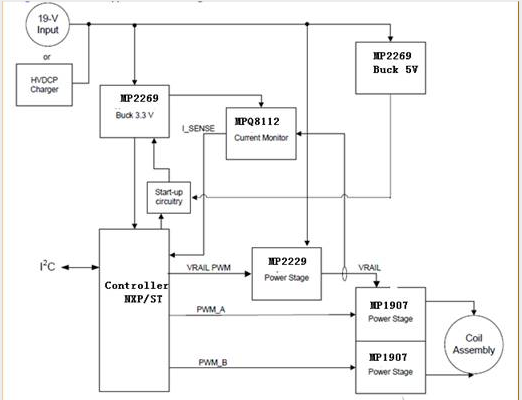

3.其中所采用的电源架构
所采用MPS产品规格
MP2229：Buck converter to generate 1V-12V adj Vout
MP2980：Buck-Boost w/ I2C to gen. 1V-12V adj Vout
MP2322：22V/1A small Buck to provide Gate Drive Voltage
MP1907：Half-bridge Gate Driver
MP5016H：Input current limit switch

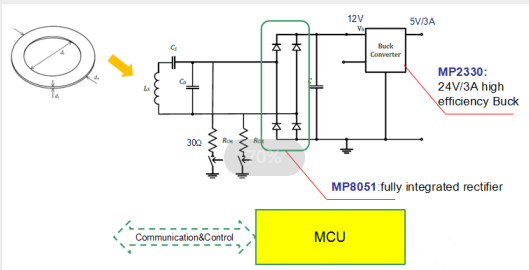

4.15W Receiver Example 4:
无线充电
